信號蝶閥
生產的信號蝶閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用中線式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15～DN1200mm，材質可選用鑄鐵、鑄鋼、不銹鋼。閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配.
產品詳情
信號蝶閥特點:
信號蝶閥具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
信號蝶閥主要技術參數:
公稱通經 | 公稱壓力 | 工作溫度 | 密封試驗 | 強度試驗 | 適用介質 |
DN50～400mm | 1.0/1.6/2.5MPa | -10℃～-80℃ | 1.1倍公稱壓力 | 1.5倍公稱壓力 | 水、油、氣 |
信號蝶閥主要零件材料:
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
1 | 閥體 | 球鐵、鑄鋼 | 7 | 密封圈 | NBR。EPDM |
2 | 閥軸 | SUS410/SUS316 | 8 | 圓墊片 | SUS316/黃銅 |
3 | 蝶板 | 球鐵噴塑、不銹鋼 | 9 | 對開環 | SUS316/黃銅 |
4 | 閥座 | EPDM，PTEE | 10 | 擋圈 | 彈簧鋼 |

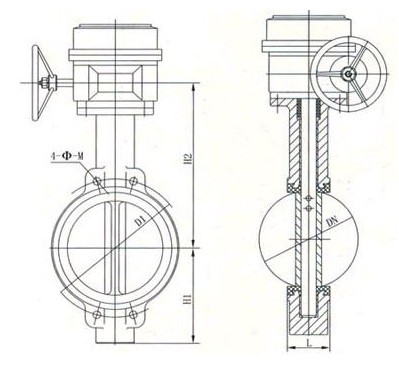

信號蝶閥結構圖
信號蝶閥主要外形連接尺寸:
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
H | 268 | 287 | 309 | 342 | 376 | 410 | 495 | 565 | 849 | 985 | 1109 |
H1 | 70 | 76 | 86 | 104 | 118 | 132 | 167 | 198 | 239 | 267 | 309 |
L1 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 68 | 78 | 102 |
L2 | 32 | 47 | 65 | 91 | 112 | 146 | 194 | 242 | 292 | 325 | 380 |
L3 | 245 | 245 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 431 |
Ф1 | 152 | 152 | 152 | 152 | 152 | 152 | 300 | 300 | 305 | 305 | 290 |
