對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，具有越觀越緊的密封功能。具有良好的耐腐蝕性，使用壽命長，該閥擁有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

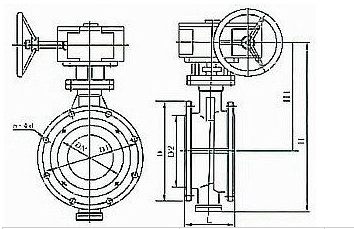

對夾式硬密封蝶閥結構圖

對夾式硬密封蝶閥特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

　對夾式硬密封蝶閥主要零部件材料

　閥體：WCB、合金鋼、不銹鋼、QT450-10

　蝶板：WCB、合金鋼、不銹鋼、QT450-10

　閥軸：2Cr13不銹鋼、合金鋼

　密封圈：不銹鋼圈

　填料：柔性石墨

那么，軟密封蝶閥和硬密封蝶閥又有什么區別呢？

硬密封蝶閥：蝶閥硬密封是指：密封副的兩側均是金屬材料或較硬的其它材料。這種密封的密封性能較差，但耐高溫,抗磨損,機械性能好。如：鋼+鋼；鋼+銅；鋼+石墨；鋼+合金鋼。這里的鋼也可能是鑄鐵、鑄鋼、合金鋼也可能是堆焊、噴涂的合金。

軟密封蝶閥：蝶閥軟密封是指：密封副的兩側一側是金屬材料,另一側是有彈性的非金屬材料。這種密封的密封性能較好,但不耐高溫,易磨損,機械性較差.如：鋼+橡膠；鋼+四氟聚乙烯等。軟密封座采用具有一定強度、硬度和耐溫性能的非金屬材料制作密封，性能好可以作到零泄漏，但壽命和對溫度的適應性比較差。硬密封采用金屬制作，密封性能相對比較差。盡管有制造商宣稱可以作到零泄漏。軟密封對一部分有腐蝕性的物料是不能滿足工藝要求的。硬密封可以解決，這兩種密封可以相互補充。就密封性而言軟密封相對較好，但是現在硬密封的密封性也能夠滿足相應的要求。軟密封的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。硬密封使用壽命長，但是密封性相對比軟密封差。

在結構上的區別主要有以下幾點：

1、結構上的區別：軟密封蝶閥多為中線型，硬密封多為單偏心、雙偏心、三 偏心蝶閥 。

2、耐溫性：軟密封用于常溫環境。硬密封可用于低溫、常溫、高溫等環境。

3、壓力：軟密封低壓-常壓，硬密封還可以使用于中高壓等工況 。

4、密封性能：軟密封和三偏心硬密封蝶閥密封性能比較好三偏心蝶閥在高 壓高溫環境下可以保持良好的密封。

鑒于以上特點,軟密封蝶閥適用于通風除塵管路的雙向啟閉及調節,水處理、 輕工、石油、化工等行業。硬密封蝶閥多用于供熱、供氣、及煤氣、油品、酸堿 等環境。

隨著蝶閥的廣泛使用，其安裝方便、維修方便、結構簡單的特點愈發明顯。電動軟密封蝶閥、氣動軟密封蝶閥、硬密封蝶閥等在越來越多的場合開始取代電 動閘閥、截止閥等。
